Pengantar Proyek
2. Fitur Produk Dasar

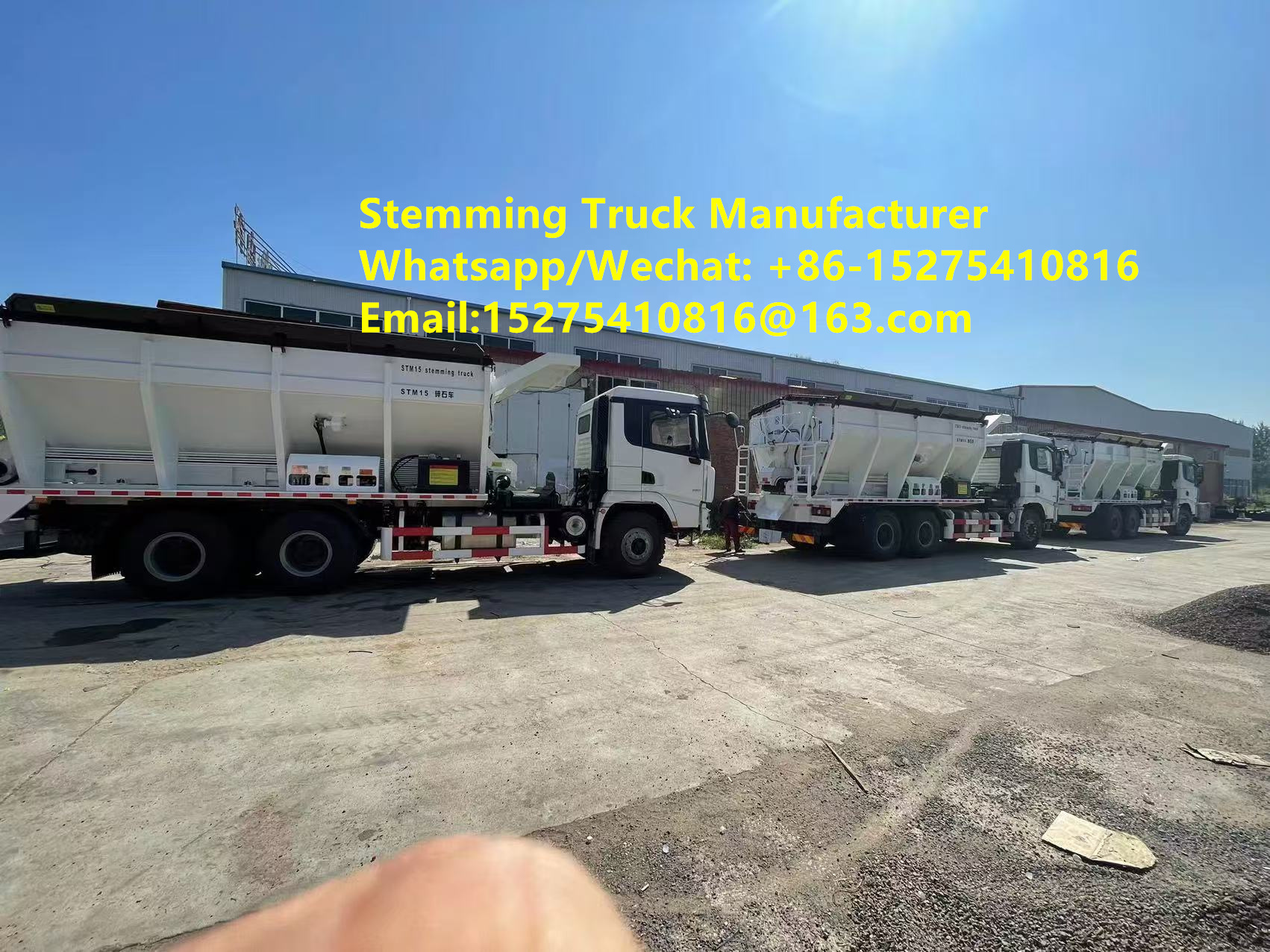

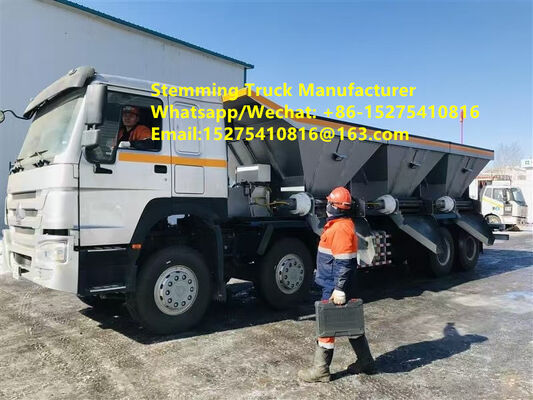

Kendaraan ini adalah kendaraan bermotor sendiri yang terutama terdiri dari sistem sasis, sistem hidrolik, sistem pneumatik, sistem kontrol listrik, sistem hopper, layar hopper,sistem pengangkut (conveyor transversal), konveyor longitudinal, konveyor pembuangan berputar dan pitchable), dan tangki hisap yang kuat dan sistem pipa.
2.1 Sasis adalah merek terkenal Shaanxi Automobile Group SX5329TXJMU464, dilengkapi dengan mesin Weichai WP10H400E62 standar emisi nasional VI B dengan kekuatan 400 tenaga kuda;kendaraan dapat didaftarkan dan dibebaskan dari pajak pembelian; ini adalah sasis khusus pertambangan, dengan konfigurasi operasi daerah dingin yang ditambahkan dan baterai bebas pemeliharaan suhu rendah, di antara fitur khusus lainnya.
2.2 Bagian atas hopper truk pengemasan dilengkapi dengan layar berat berbentuk V yang dipasang secara simetris dengan aperture 3,0 cm × 3,0 cm.Layar ini dapat dioperasikan secara hidrolik dan terbuka 90 ° dengan mesh baja untuk menyaring bahan pengemasan yang dimuat, memastikan ukuran partikel pengemasan output kurang dari 3 cm. Sudut perangkat screening diatur melalui sistem hidrolik;partikel yang terlalu besar diputar off oleh silinder hidrolik layar dan jatuh ke tanah, menyaring partikel besar dan membersihkannya secara otomatis, memastikan efisiensi penyaringan.

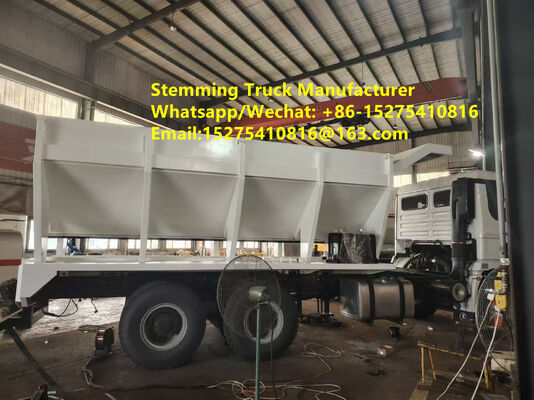

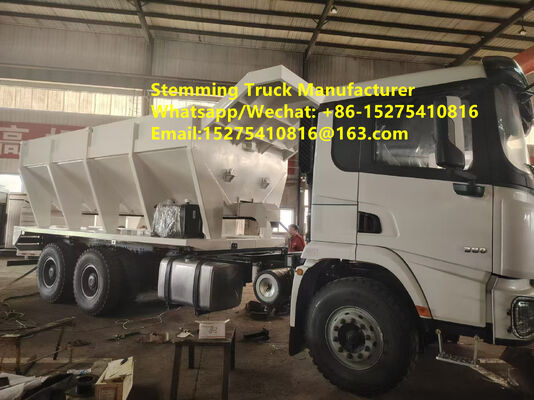

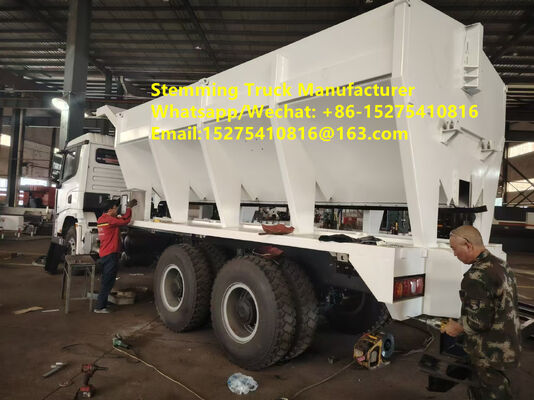

2.3 Tubuh hopper mengadopsi frame pendukung segitiga simetris yang dilas secara integral dari baja karbon berkualitas tinggi dan kekuatan tinggi dan desain struktur hopper berbentuk V.Bagian dalam hopper dilas dengan tulang rusuk penguat melintang dan balok pengurangan tekanan longitudinalStruktur keseluruhan memastikan ketahanan dan keandalan tubuh hopper, mencegah deformasi akibat kompresi material.Struktur ini telah diuji oleh pelanggan tambang terbuka domestik dan internasional; struktur keseluruhan tubuh hopper kokoh, dan tidak ada deformasi struktural yang terjadi dalam tiga tahun terakhir.
Struktur hopper berbentuk V memfasilitasi pengungkapan material, dengan volume efektif 15m3.Balok pengurangan tekanan diatur tinggi untuk mengakomodasi ukuran partikel yang berbeda dari batu hancurSebuah rangka pelindung baja untuk kabin terletak di bagian depan hopper untuk mencegah batu jatuh ke atap kabin.Perangkat penyaring baja yang dapat dibuka secara hidrolik (layar 90 derajat) dipasang di bagian atas hopper untuk mencegah batu besar terjebakVibrator diatur secara simetris di sisi kiri dan kanan dinding hopper untuk mencegah akumulasi bahan dan penyumbatan.
2.4 Sistem ini dilengkapi dengan fungsi pengungkapan konveyor belakang kiri depan/kiri/kanan yang dapat disambung.Konveyor menggunakan gearbox planet linear untuk menggerakkan motor hidrolik torsi tinggi untuk transportasi batu yang efisienSebuah kopling lempeng gesekan pneumatik memastikan bahwa fungsi pelepasan depan dan belakang tidak mengganggu satu sama lain, memungkinkan untuk beralih otomatis melalui keterlibatan kopling.Ini memiliki dua mode pembuangan: konveyor depan untuk pembuangan samping dan konveyor teleskopis swing bagian belakang untuk pembuangan. konveyor suspensi aluminium belakang ringan dan tahan lama,mampu berputar 195° kiri dan kananFungsi teleskop memungkinkan penyesuaian jarak kecil dari titik pelepasan, dengan radius pengisian berkisar dari 4,5 hingga 5 meter.Teleskop konveyor memfasilitasi mudah penempatan lubang dan pembuangan untuk bahan kemasan.
Sistem ini menggunakan struktur konveyor sisi depan dan belakang berayun-teleskopik sisi ganda, keduanya memungkinkan pelepasan sisi depan.Conveyor teleskopik hidraulik depan kiri memfasilitasi pelepasan sisi depan kiri; konveyor bagian belakang, mampu berputar 195° kiri dan kanan, berayun kiri dan kanan, memperpanjang, dan miring, memfasilitasi pembuangan sisi kiri dan kanan dari bagian belakang kendaraan.Berbagai metode pembuangan menawarkan pilihan yang fleksibelOperasi visual dan remote control nirkabel memungkinkan penempatan lubang yang cepat dan mudah dan keselarasan selama pelepasan sisi.Truk pengemasan memiliki kapasitas pembuangan maksimum 1500 kg/menit, yang 10 kali lebih efisien daripada tenaga kerja manual dan 3 sampai 5 kali lebih efisien daripada kemasan mekanis biasa.
2.5 Balok pengurangan tekanan berbentuk V terbalik di atas sabuk di bagian bawah hopper berbentuk V secara efektif mencegah keausan yang disebabkan oleh gesekan sabuk yang berlebihan akibat kompresi material yang berkepanjangan.Pada saat yang sama, sabuk konveyor karet 10 mm tebal, diperkuat tiga lapisan, tahan haus, yang dirancang khusus untuk industri pertambangan, memastikan daya tahan dan ketahanan haus,efektif mengurangi keausan sabuk dan memperpanjang umur layanan.
2.6 Sistem pengendalian otomatis diadopsi, memungkinkan operasi start dan stop dengan satu tombol dalam mode otomatis.Ini juga memiliki kedua manual dan nirkabel remote control mode untuk beradaptasi dengan berbagai kondisi kerja. Satu tombol start/stop memungkinkan untuk pengisian bahan otomatis dan pengisian lubang konveyor. Dikombinasikan dengan sistem pemantauan layar sentuh enam saluran,pengemudi di kabin dapat secara independen mengoperasikan operasi pengisianKendaraan ini dilengkapi dengan kamera panorama enam saluran definisi ultra tinggi AHD dan layar sentuh IPS definisi tinggi di kabin.termasuk pelabuhan pembuangan, hopper, mengisi port, depan, sisi, dan belakang.
2.7 Baik pintu pembuangan sisi dan pintu pembuangan sisi belakang yang bisa berayun memiliki pintu penerima kerucut yang dapat memenuhi operasi pengisian lubang ledakan dengan diameter yang berbeda di tambang terbuka,dan dapat menampung operasi pengisian lubang ledakan ≥ 115mmAda dua pintu pembuangan di depan kiri dan belakang, keduanya dengan fungsi teleskopik hidrolik dan mudah menemukan lubang, keselarasan, dan pengisian, sehingga meningkatkan efisiensi pengisian; misalnya,dengan diameter 150 mm, lubang kedalaman 5m dapat diselesaikan hanya dalam 6-30 detik.
2.8 Kendaraan dilengkapi dengan lampu kerja di titik pembuangan batu untuk konstruksi malam yang nyaman.
2.9 Produk ini memiliki hak kekayaan intelektual independen: "Mobil Pengisian Lubang Ledakan Tambang Terbuka (CN202422451093.1) telah diberikan paten model utilitas,dan paten penemuan dengan nama yang sama (CN202411413094).5). Produk ini telah memperoleh persetujuan akses produk dari Kementerian Industri dan Teknologi Informasi dan merupakan produk inspeksi wajib 3C,yang dapat didaftarkan di seluruh negeri dan dibebaskan dari pajak pembelian kendaraan.
★2.10 Untuk lebih selaras dengan persyaratan operasi pengisian lubang ledakan tambang terbuka baik di dalam negeri maupun internasional,Sistem ini mengintegrasikan beberapa teknologi canggih untuk mencapai operasi pengisian yang efisien dan amanProduk ini memiliki potensi peningkatan yang signifikan, terutama dalam menyelaraskan dengan prinsip ledakan cerdas dan pertambangan cerdas.Kendaraan pengisi lubang ledakan cerdas untuk tambang terbuka mengintegrasikan beberapa teknologi canggih untuk mencapai operasi ledakan yang efisien dan amanTeknologi kunci ini meliputi:
1) Teknologi penentuan posisi area pengisian: Menggunakan GPS presisi tinggi dan teknologi penentuan posisi lainnya,kendaraan pengisian cerdas dapat secara akurat mengidentifikasi dan menemukan setiap area lubang ledakan yang membutuhkan pengisian.
2) Teknologi penggalian lubang otomatis dan transportasi jarak jauh: Melalui pengenalan gambar area lubang ledakan dan teknologi penentuan posisi radar,kendaraan pengisian cerdas dapat secara otomatis menemukan lubang dan secara efisien mengangkut bahan pengisian ke lokasi lubang ledakan melalui jarak yang jauh.
3) Teknologi pengisian cerdas: Kendaraan pengisian cerdas memiliki kontrol yang tepat dari bahan pengisian, secara otomatis mengendalikan waktu pengisian berdasarkan kedalaman lubang, diameter lubang,dan sifat fisik dari bahan pengisi.
4) Teknologi Manajemen Jauh:Truk tamping cerdas biasanya digunakan bersama dengan truk pencampuran cerdas dan sistem detonasi cerdas nirkabel untuk membentuk sistem ledakan cerdas yang lengkapHal ini memungkinkan pengelolaan jarak jauh dari truk tamping cerdas, memungkinkan kontrol di tempat melalui web atau APP, dan generasi laporan produksi.
Pada akhirnya, melalui sistem kontrol otomatis, truk tamping cerdas mencapai operasi tamping satu klik, yang memungkinkan satu pengemudi untuk menyelesaikan seluruh proses,memungkinkan pemantauan jarak jauh, meningkatkan efisiensi operasional dan kontrol biaya.
★2.11 Sistem pembuangan limbah yang kuat
Termasuk pompa vakum aliran tinggi, vakum tinggi yang diimpor dari Eropa, tangki air limbah 5 meter kubik, katup pembuangan tangki, katup angkat, alat pengunci penutup belakang, pipa air limbah, pipa vakum,Fitting pipa Venturi air limbah, dan alat penggerak selang otomatis hidraulik untuk pipa air limbah 20 meter di atas tangki.Pompa vakum impor bervolume tinggi dan sistem pipa yang diolah khusus, dapat mengalirkan air yang terakumulasi dari lubang dengan diameter 120-140mm, angkat air 6-7m, dan penurunan vertikal 20m.
4. Parameter Teknis Produk
Item No. Komponen Parameter
1Dimensi keseluruhan: Panjang x Lebar x Tinggi 11850mm x 2550mm x 3530mm (perkiraan)
2. Chassis. Chassis Brand: Shaanxi Heavy Truck
Chassis Model: GLOBAL5329TXJMU464
Jenis drive: 8×4
Jarak roda: 4575+1400
Model mesin: WP10.H400E62
Kekuatan: 400 hp
Berat kotor: 32000 kg
Standar Emisi: Cina VI
3. Batu. Ukuran partikel batu: ≤3cm batu hancur
Penggunaan Batu: Pemuatan lubang peledak
4. Stone Bin. Volume Bin: 15m3
Bentuk Bin: Bentuk V
Metode pembukaan layar: Silinder hidrolik
Sudut pembukaan layar: 90°
Jenis getaran biner: Vibrator frekuensi tinggi listrik
Jumlah Vibrator: 2 hopper/1 pada setiap dinding sisi kiri dan kanan
Pengaturan laju pelepasan: Gerbang bahan depan dan belakang
Metode pembuangan: pembuangan individu dari bagian depan dan belakang hopper
Metode kontrol gerbang material: batang dorong listrik (1 untuk masing-masing gerbang material depan dan belakang)
5. Conveyor longitudinal bagian bawah hopper: Conveyor jenis: conveyor sabuk
Jenis penggerak: Reduktor hidraulik
Metode pembuangan: pembuangan dari depan atau belakang hopper
Pemilihan posisi pembuangan: Pemilihan pemutar kopling
Efisiensi pengangkutan: 1500kg/menit
6. Conveyor lintas sisi kiri: Jenis Conveyor: Conveyor sabuk
Jenis penggerak: Reduktor hidraulik
Metode teleskopik: Silinder hidrolik
Jarak teleskop: L=760mm
Efisiensi pengangkutan: 1500kg/menit
7. Bangunan belakang aluminium paduan kiri dan kanan berputar sisi conveyor belt conveyor: Conveying tipe:
Tipe drive: 1 pengurangan hidraulik
Diameter lubang pengisi: ≥115mm
Metode rotasi kerja: 1 drive putar
Sudut rotasi kerja: 195°
Metode rotasi 1 silinder ayunan
Sudut rotasi: 90°
Radius rotasi / pengisian: 5m
Modus pitch: 1 silinder pitch
Mode teleskop sabuk: 1 silinder teleskopik
Jarak teleskop: 500mm
Sudut miring: ≤10°
Metode operasi: Kontrol listrik/remote
8. Sistem hidrolik: Jenis pengambilan daya: Pengambilan daya samping gearbox
Tekanan kerja sistem: 16MPa
Metode kontrol: Kontrol listrik
9Sistem listrik: Sumber daya listrik: Baterai sasis
Tegangan kerja: DC24V
Metode operasi: operasi tombol panel atau operasi remote control; operasi otomatis/manual tersedia;
Mode otomatis memungkinkan operasi start/stop dengan satu tombol, dengan mode remote control manual dan nirkabel, dapat disesuaikan dengan berbagai kondisi kerja;
10. Sistem pemantauan: Satu tombol start/stop menyelesaikan pemasangan bahan otomatis dan pengisian lubang otomatis dari conveyor;
Sistem pemantauan on-board mencakup seluruh kendaraan, termasuk pintu pembuangan kiri dan belakang,dilengkapi dengan kamera panorama kendaraan enam saluran AHD definisi ultra tinggi dan layar sentuh IPS definisi tinggi di kabin pengemudi
★11. Fitur cerdas 1) ** Teknologi Posisi Area Packing:** Menggunakan GPS presisi tinggi dan teknologi posisi lainnya,Truk pengemasan cerdas dapat secara akurat mengidentifikasi dan menemukan setiap area lubang ledakan yang membutuhkan pengemasan.
2) **Teknologi Pencari Lubang Otomatis dan Transportasi Jarak Jauh:** Melalui pengakuan gambar area lubang peledak dan teknologi penentuan posisi radar,truk pengemasan cerdas dapat secara otomatis menemukan lubang dan mengangkut bahan pengemasan secara efisien ke lokasi lubang ledakan melalui jarak yang jauh.
3) **Teknologi Penuh Lubang Cerdas:** Truk pengemasan cerdas memiliki kontrol yang tepat atas bahan pengemasan, secara otomatis mengontrol waktu pengisian berdasarkan kedalaman lubang,diameter lubang, dan sifat fisik dari bahan kemasan.
4) **Teknologi manajemen jarak jauh:** Truk pengemasan cerdas biasanya digunakan bersama dengan truk pencampuran cerdas dan sistem detonasi cerdas nirkabel untuk membentuk sistem ledakan cerdas yang lengkapHal ini memungkinkan manajemen jarak jauh dari truk pengemasan cerdas, memungkinkan pemantauan dan kontrol melalui web atau aplikasi seluler, dan generasi laporan produksi.
